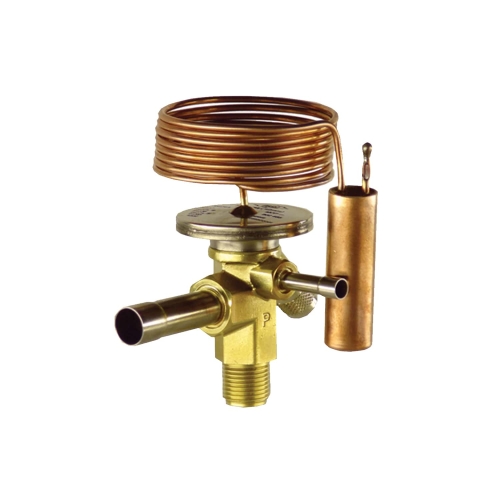

شیرهای اکسپنشن ولو ترموستاتیک چیست ؟
اکسپنشن ولوهای ترموستاتیک (TEV و TXV) از قطعات پرکاربرد در سردخانه ها و چیلر تراکمی هستند. شیرهای انبساط یا اکسپنشن ولوها شیرهای اتوماتیکی هستند که جریان مبرد به اواپراتور را براساس بار اواپراتور کنترل می کنند.
اگر بار در اواپراتور زیاد باشد، شیر اجازه عبور مبرد بیشتری را می دهد و در هنگام بار کم، عبور مبرد از شیر انبساط محدودتر می شود. شیر انبساط ترموستاتیک همچنین از برگشت مایع به کمپرسور جلوگیری می کند و خطر آسیب به کمپرسور را پائین می آورد.
البه شیر انبساط، دمای اواپراتور را کنترل نمی کند. لوله های مویی نیز تجهیزاتی هستند که برای کاربردهای خانگی استفاده می شوند ولی شیرهای انبساط دارای کاربردهای صنعتی، چیلرهای تراکمی و سردخانه ها هستند.
نحوه کارکرد اکسپنشن ولو ترموستاتیک
اکسپنشن ولو ترموستاتیک کارهای زیر را انجام می دهد:
1- فشار مبرد را کاهش می دهد
اولین و مهمترین کار شیرهای ترموستاتیک، کاهش فشار مبرد از فشار کندانسور به فشار اواپراتور است. در کندانسور، مبرد در فشار بالا قرار دارد، شیرهای ترموستاتیک فشار مبرد عبوری را به سطح فشار اواپراتور می رسانند و به این دلیل افت دمای ناگهانی رخ می دهد و باعث تولید برودت در اواپراتور می شود.
2- اواپراتور را فعال نگه می دارند
شیرهای اکسپنشن ولو ترموستاتیک به مبرد عبوری اجازه تولید برودت در اواپراتور می دهند. در بارهای زیاد جریان مبرد به اواپراتور افزایش می یابد و بلعکس و باعث کارکرد اواپراتور در بارهای مختلف براساس بار برودتی مورد نیاز می شوند و همچنین سوپرهیت گاز خروجی از اواپراتور را تنظیم می کنند.
3- به جریان مبرد بر اساس نیاز اجازه عبور می دهند
این یکی از دیگر نکات مهم این شیرهاست که به جریان عبوری از شیر براساس بار اواپراتور اجازه ی عبور می دهند. این پدیده از برگشت مایع به کمپرسور و آسیب به کمپرسور جلوگیری می کند.
کاربرد شیرهای اکسپنشن ولو ترموستاتیک
بر اساس ویژگی های کارکرد شیرهای TEV، در رنج وسیعی از کاربردها به کار می روند. این کاربردها شامل ظرفیت های کم در چیلرهای تراکمی و سردخانه ها، دستگاه های یخ ساز و کاربردهای دما پائین است. بیشتر چیلرهای تراکمی و سردخانه ها از روش هایی برای کاهش ظرفیت سیستم استفاده می کنند که می توان به آن حالت کم بار (پارت لود) گفت.
